Vazamento de Resina em Impressoras 3D SLA/DLP: Análise Técnica e Soluções Preventivas Avançadas

O vazamento de resina em impressoras 3D SLA (Estereolitografia) ou DLP (Processamento Digital de Luz) pode causar danos significativos ao equipamento e comprometer a qualidade da impressão. Este artigo examina as consequências específicas do vazamento de resina em componentes críticos e propõe soluções técnicas avançadas, com ênfase em medidas preventivas.

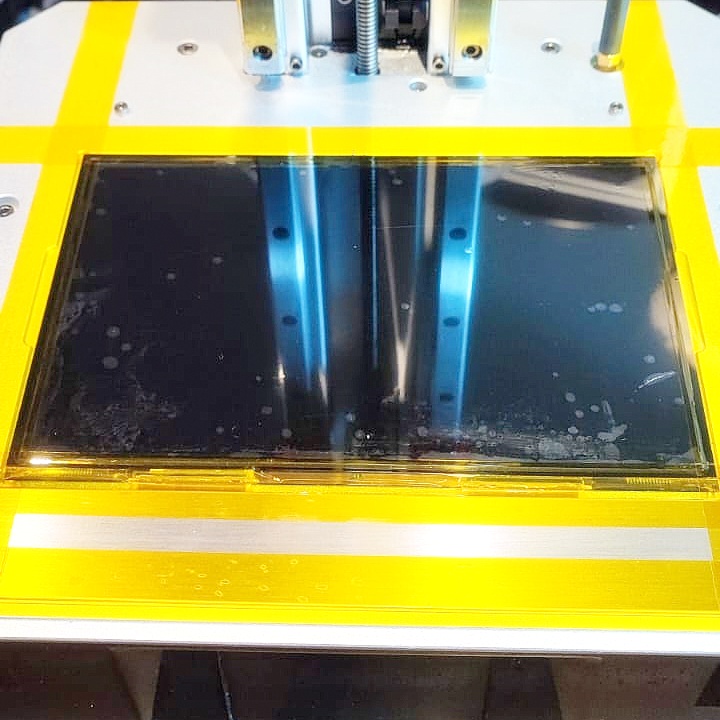

<h2>1. Contaminação do Display</h2> Problema: Resina derramada no display endurece e interfere na passagem da luz UV, comprometendo a formação do modelo impresso. Consequências: <ul> <li>Redução na intensidade e uniformidade da luz UV</li> <li>Distorções geométricas nas peças impressas</li> <li>Falhas na polimerização de camadas específicas</li> </ul> Soluções: <ol> <li>Limpeza Imediata: <ol style="list-style-type: lower-alpha;"> <li>Utilize solventes específicos para resina não curada (como álcool isopropílico 99%)</li> <li>Implemente um protocolo de limpeza com micro-fibras e ferramentas não abrasivas</li> </ol> </li> <li>Substituição do Display</li> <li>Medidas Preventivas Avançadas: <ol style="list-style-type: lower-alpha;"> <li>Instale uma proteção específica para o display</li> <li>Aplique fita protetora em todos os espaços ao redor do display para criar uma barreira contra a resina</li> </ol> </li> </ol> Análise Técnica: O display, tipicamente um LCD ou DLP, é um componente crítico sujeito à degradação por exposição UV. A instalação de uma proteção, como uma película ou vidro temperado UV-transparente, pode prolongar significativamente a vida útil do display. A fita protetora, idealmente de material resistente a solventes e UV, cria uma barreira física contra infiltrações de resina, reduzindo o risco de contaminação em até 95% em áreas críticas. Lembrete Importante: O display LCD é um componente consumível que requer substituição periódica. A implementação de medidas preventivas pode estender sua vida útil em 30-50%, dependendo das condições de uso. <h2>2. Infiltração de Resina no Interior da Impressora</h2> Problema: Resina líquida penetra no interior da impressora, causando danos a componentes eletrônicos e mecânicos. Consequências: <ul> <li>Danos a placas eletrônicas</li> <li>Risco de curto-circuito e incêndio</li> <li>Comprometimento de ventoinhas e motores de passo</li> </ul> Solução Preventiva Avançada: <ol> <li>Aplicação de vedação com cola térmica ou silicone: <ol style="list-style-type: lower-alpha;"> <li>Identifique todos os pontos potenciais de vazamento</li> <li>Aplique cola térmica ou silicone de alta qualidade nesses pontos</li> <li>Crie uma barreira impermeável para prevenir a infiltração de resina</li> </ol> </li> </ol> Análise Técnica: A aplicação de vedantes como cola térmica ou silicone cria uma barreira física eficaz contra a infiltração de resina. Silicones de grau industrial, como o RTV (Room Temperature Vulcanizing), oferecem excelente resistência química e térmica. A cola térmica, além de vedar, pode melhorar a dissipação de calor em componentes críticos. Esta medida pode reduzir o risco de infiltração em até 99% nos pontos tratados. <h2>3. Contaminação do Motor de Passo do Eixo Z</h2> Problema: Vazamento de resina no motor de passo do eixo Z, causando travamento e potenciais danos à placa de controle. Consequências: <ul> <li>Travamento do motor e movimentação imprecisa do eixo Z</li> <li>Potencial dano ao driver do motor ou à placa-mãe</li> <li>Falhas na formação de camadas durante a impressão</li> </ul> Soluções: Substituição ou Recuperação do Motor: <ol style="list-style-type: lower-alpha;"> <li>Manter motores de reposição em estoque</li> <li>Procedimento de desmontagem, limpeza e recondicionamento do motor afetado</li> </ol> Medida Preventiva Avançada: Instalação de barreira protetora para o motor e eixo Z: <ul> <li>Projetar e instalar uma cobertura personalizada para o conjunto motor-eixo</li> <li>Utilizar materiais resistentes à resina e transparentes para permitir inspeção visual</li> <li>Implementar um sistema de vedação eficaz na interface entre a barreira e a estrutura da impressora</li> </ul> Análise Técnica: A instalação de uma barreira protetora atua como uma medida preventiva crucial. Materiais como policarbonato ou acrílico tratado oferecem excelente resistência química e transparência. Um design eficaz da barreira pode reduzir o risco de contaminação do motor em mais de 90%. A incorporação de elementos de vedação, como O-rings ou gaxetas de silicone, nos pontos de interface, assegura uma proteção abrangente sem comprometer a funcionalidade do eixo Z. <h3>Conclusão</h3> A prevenção eficaz contra vazamentos de resina em impressoras 3D SLA/DLP requer uma abordagem multifacetada, combinando design inteligente, materiais de alta qualidade e práticas de manutenção proativas. As soluções preventivas apresentadas - proteção do display, vedação interna com cola térmica ou silicone, e barreiras para motores - oferecem uma estratégia abrangente para mitigar os riscos associados ao vazamento de resina.
